一、分类及应用
1.1按信号类型分类：
• 荧光
• 白光反射、散射光
• 拉曼
• 非线性：多光子、SHG 、 THG 、 CARS 、SRS
1.2按技术分类：
• 点扫描（基础共聚焦：<5fps）
• 线扫描（速度快，适合平面扫描成像）
• 转盘扫描（速度快，适合大视野动态成像）
1.3模块组成
光源：激光、LED等
核心：共聚焦探测模块
显微镜机架：包括物镜、宽场照明、目镜等
载物台：3轴XYZ（具备手动或电控功能）
软件控制系统
显示器
1.4高灵敏度PMT：
标配Hamamatsu新一代高性能多碱PMT，量子效率超过25%，相比国外前代共聚焦产品，灵敏度提高超过一倍。可升级为磷砷化镓（GaAsP），进一步提高图像的信噪比： GaAsP 的量子效率可达45%。
二、核心优势：

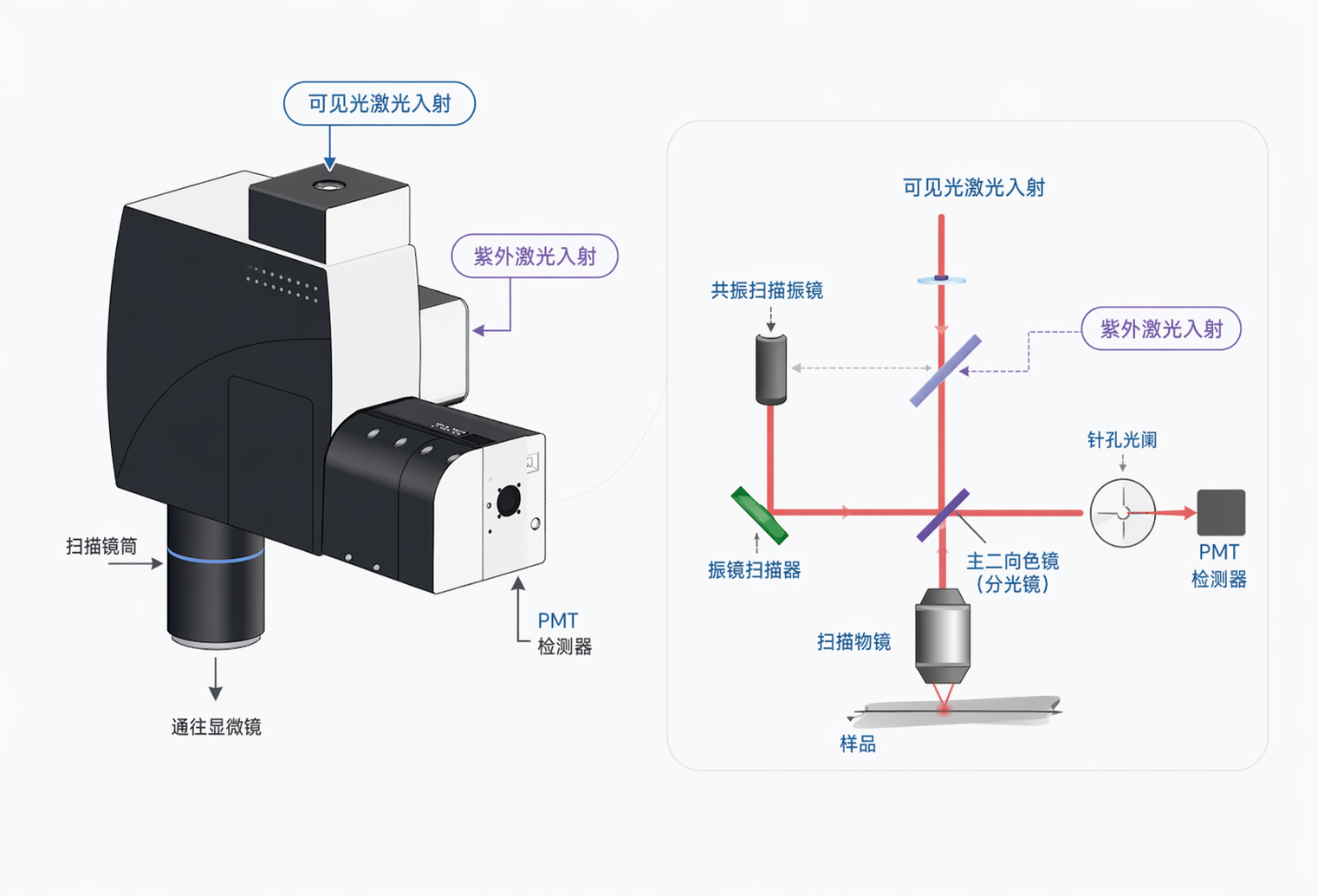

共聚焦探测模块：
通道数: 双通道成像速度2-4 fps，
扫描像素(512 x 512 ~ 4096 x 4096).
变倍扫描1-16
空间分辨率：200nm@100x物镜
|

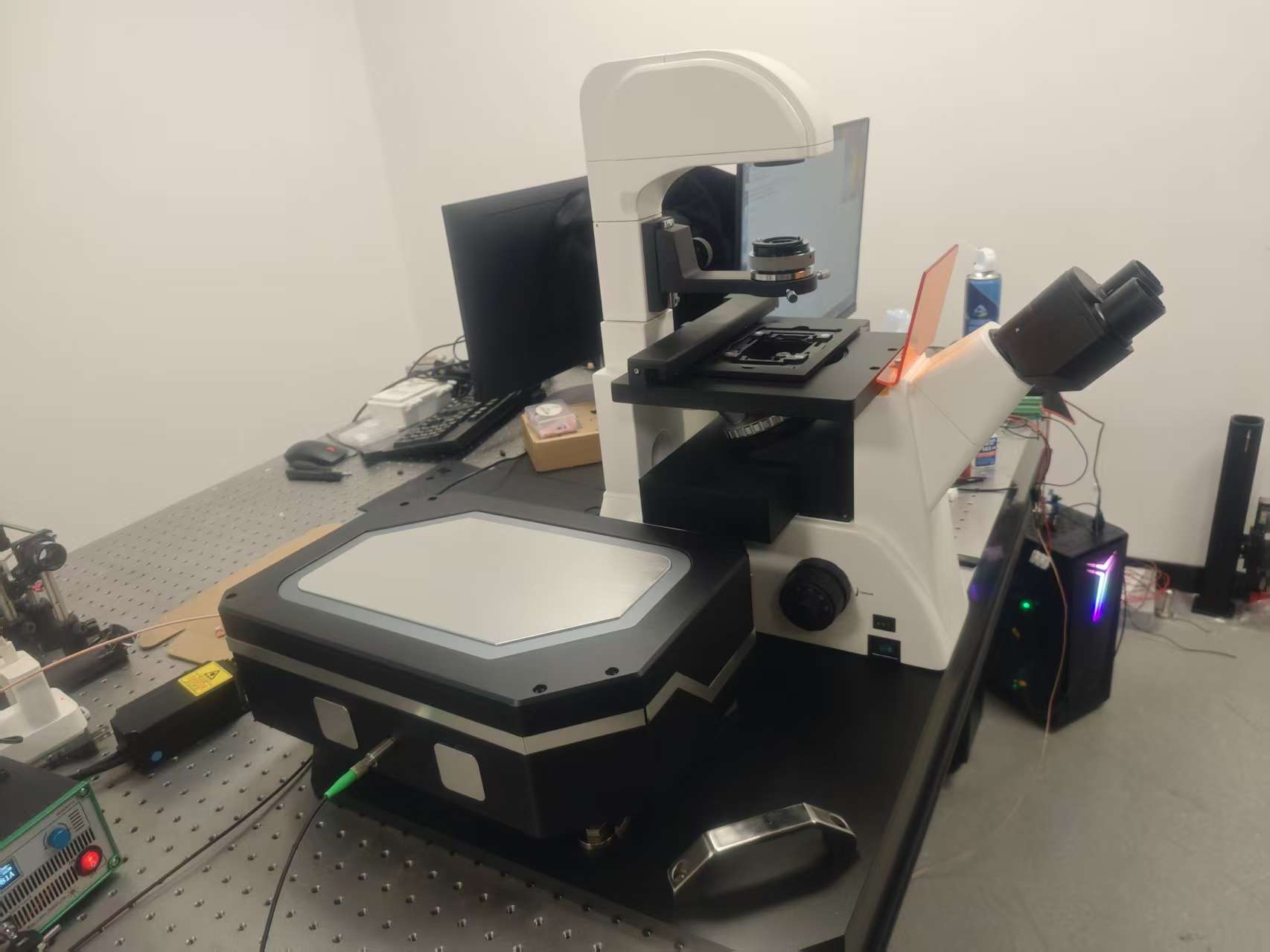

科研级共聚焦显微镜系统
|
|
激光光源
|
405 nm(20 mW); 488 nm(20 mW);561 nm(20 mW);640 nm(20 mW);
|
|
模拟/TTL电平调制, 强度可调(0-100%)
|
|
单模光纤, FC/APC 接头
|
|
扫描模块
|
双轴XY高速光学扫描振镜（检流计型）
|
|
视场15mm X 15mm，扫描像素512 x 512 ~ 4096 x 4096
|
|
像素时间0.5μs-100μs，标准扫描速度：最高4fps（512 x 512)
|
|
扫描模式
|
X-Y, X-Y-T, X-Y-Z, X-Y-Z-T
|
|
针孔
|
直径：10/20//40/50/100/200 μm （可选）
|
|
探测器
|
GaAsP PMT, QE>45%@500nm
|
|
滤光单元
|
DAPI(445nm/40);FITC(530nm/43);TRITC(605nm/60);CY5(695nm/40)
|
|
XYZ平移台
|
最小步长50 nm; 重复精确度+/-0.1μm
|
|
最高速度 100 mm/s
|
|
行程： X：110mm，Y：75mm，Z：9mm
|
|
软件界面
|
多色荧光共定位处理，Z-stack处理分析及大图拼接，滤波处理，参数管理等
|
